Монтажная коробка для проводов для подключения к стене

Введение в коробку для проводов для подключения к сборной стене

Коробку для проволочной петли необходимо будет закрепить к опалубке, а гибкие сложенные провода необходимо будет вытащить, чтобы выполнить соединение, когда оно будет готово на строительной площадке. Нагрузка будет передаваться с одной бетонной панели на другую через петлю из троса. Высокопрочный (1770 МПа) оцинкованный стальной трос диаметром 6 мм необходимо обжать с помощью сжимающих гильз/феррула, чтобы сформировать петлю на одном конце и передать нагрузку в осевом направлении через другой конец. Нагрузка передается с одной бетонной панели на другую через петлю из троса.

Особенности коробки для подключения проводов к стене из сборного железобетона

●Соединительная петля состоит из углубленной коробки, которая хорошо крепится к бетону благодаря своей ступенчатой ​​боковой форме, и проволоки, которая вместе с коробчатыми формами представляет собой несущую конструкцию.

●Расстояние между соединительными петлями GME в соединении зависит от передаваемых сдвиговых нагрузок.

●Коробки устанавливаются в опалубку стеновых панелей перед бетонированием. Коробки для проволочных петель устанавливаются на опалубку на расстоянии, необходимом для того, чтобы выдерживать сдвиговые нагрузки перед заливкой панели.

●После снятия опалубки снимается защитная лента и петля открывается, например, молотком или штифтом.

●Пара коробок и вертикальный арматурный стержень, установленный в петли, вместе с бетонным раствором в шве образуют шов, который противостоит вертикальным сдвиговым силам.

Основные преимущества коробки с проволочной петлей приведены ниже.

●Простота установки, отдельные коробки устанавливаются на опалубку.

●Высокопрочная оцинкованная проволочная петля

●Предварительно перфорированные отверстия для гвоздей для удобного крепления к опалубке.

●Корпус из оцинкованной стали, обеспечивающий устойчивость во время крепления и бетонирования.

●Для строительного соединения между сборными железобетонными сегментами.

●Петли автоматически открываются, обеспечивая экономию времени; никаких перегибов не требуется

● Трос 1770 МПа, оцинкованный.

●Пластмассовые зажимы с цветовой маркировкой.

●Идеально подходит для стыкового соединения стены со стеной и стены с колонной.

●Размер продукта идеален для логистики и хранения.

●Гибкая проволочная петля остается в открытом положении благодаря запатентованной конструкции.

●Анкерный хвостовик легко вставить в арматуру.

●Ступенчатая форма коробки надежно фиксирует коробку в бетоне.

Спецификация коробки с проводной петлей:

Соединительные петли GME доступны с длиной петли 80, 100, 120 и 140 мм.

Петлевая коробка с одним разъемом:

Элемент	Размеры (мм)						Цвет клипа
	a	b	i	d	L	СЛ
ГМЕ-С-80	20	50	160	3	212	80	Черный
ГМЕ-С-100	20	50	160	3	212	100	Белый
ГМЕ-С-120	20	50	160	3	212	120	Синий

Двойная соединительная коробка:

Материал:Трос 1770 МПа, оцинкованный

Петлевая коробка для тонких панелей в Таиланде для стен толщиной 10 мм:

Как эта специальная соединительная коробка работает на стенах из панелей толщиной 100 мм:

Сравнение нашей продукции с тайской продукцией следующее:

1. Наши продукты против продуктов тайского рынка

2. Отверстия

У нас диаметр отверстия более постоянный, у тайцев диаметр отверстий не аккуратный, получается дисбаланс. И красивое, и несбалансированное состояние без риска для безопасности.

3. Пресс-форма, наша продукция имеет очень прочное пространство.

Чем глубже кривая, чем глубже палка и больше притягивает поверхность, тем лучше будет результат.

4. Поверхность нашей стороны довольно глубокая. Качество кажется лучше. Текстура продуктов на тайском рынке слегка мелкая, грубая.

5. Наш клей прочнее тайской продукции.

6. Покрытие нашей веревки ярче.

7. Наши продукты немного больше, используйте больше таких материалов, лучшего качества.

Как использовать коробку с проволочной петлей?

На заводе сборных железобетонных изделий

Соединительные петли закрепляются на опалубке с помощьюгвозди. Распространенный способ — сделать полосу фанеры, которая образует углубление на конце стеновой панели. Затем прикрепил с правильным интервалом к ​​этому многоразовому предмету.

фанерная полоса.Когда бетон затвердеет и опалубка будет снята, защитные ленты можно снять, а петли раскрыть, например, молотком. Благодаря запатентованной структуре проволоки петли останутся в открытом горизонтальном положении.

На строительной площадке

Стеновые панели установлены согласно планам и закреплены. Вертикальную арматуру устанавливают в стык и проверяют горизонтальность петель. После того как опалубка была

Готово, в шов заливается или закачивается бетонный раствор.

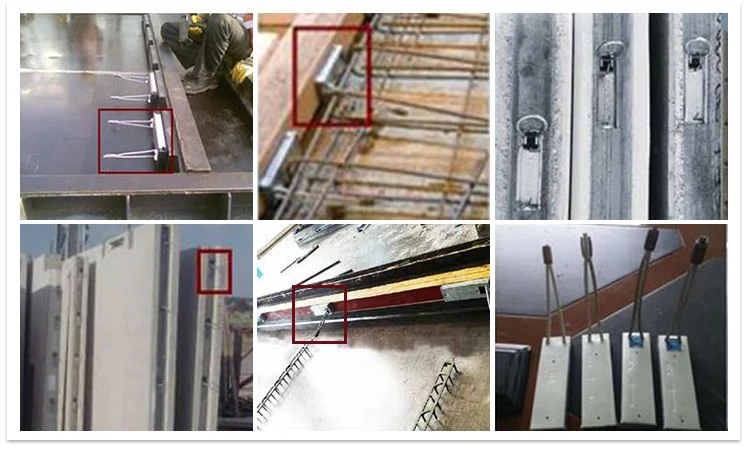

Инструкции по применению коробки с проволочной петлей:

Как мы проверяем прочность натяжения коробки с проволочной петлей?

ИСО 9001:2015

Наш завод по производству аксессуаров для сборного железобетона получил сертификат ISO 9001:2015, а продукция производится и проверяется в соответствии с требованиями ISO 9001:2015, чтобы гарантировать, что вся продукция соответствует требованиям.

Сертификат CE

Наша фабрика получила сертификат CE стандартов VDI/BV-BS 6205-1. Вся продукция прошла сертификацию CE, а производство и проверка продукции строго соответствуют стандартам VDI/BV-BS 6205-1, что гарантирует соответствие продукции стандартам ЕС.

Комплексные лаборатории

Испытательная машина 2x100T + Оксфордский измеритель спектра металлов + Обычное лабораторное оборудование

Цех проверки и упаковки: окончательная проверка и стандартизированная упаковка с бортиком поддона.

Пакет проволочной петли
